——来自迪文开发者论坛用户
一、工作原理
方案采用COF结构DMG80480F070_01WTR，将T5L芯片作为主控，接收并处理由传感器采集的供水数据，驱动进行数据显示，并控制变频器调节水泵电机转速，达到供水系统恒稳效果。有异常预警、分时供水设置功能。
演示视频
二、方案设计

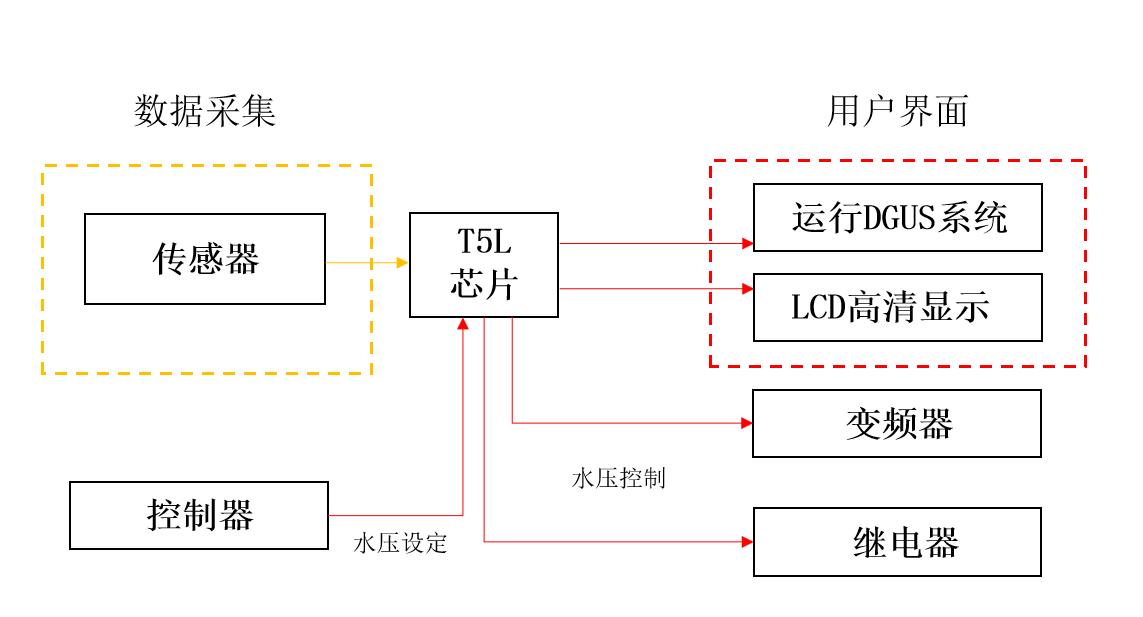

（1）方案框图

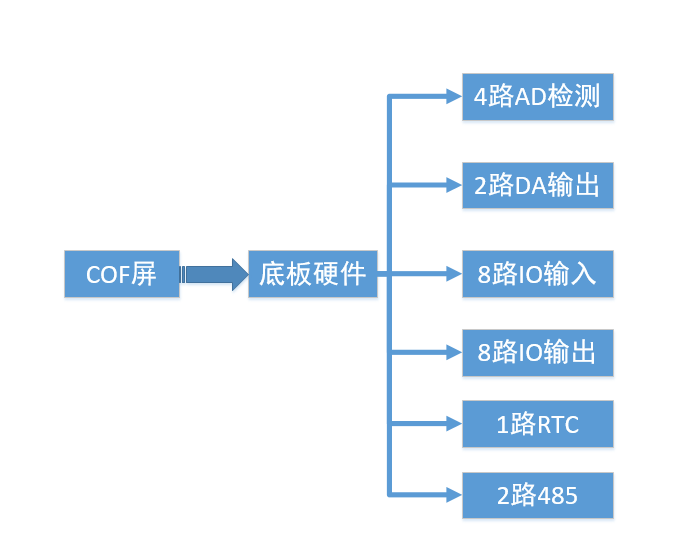

（2）硬件框图

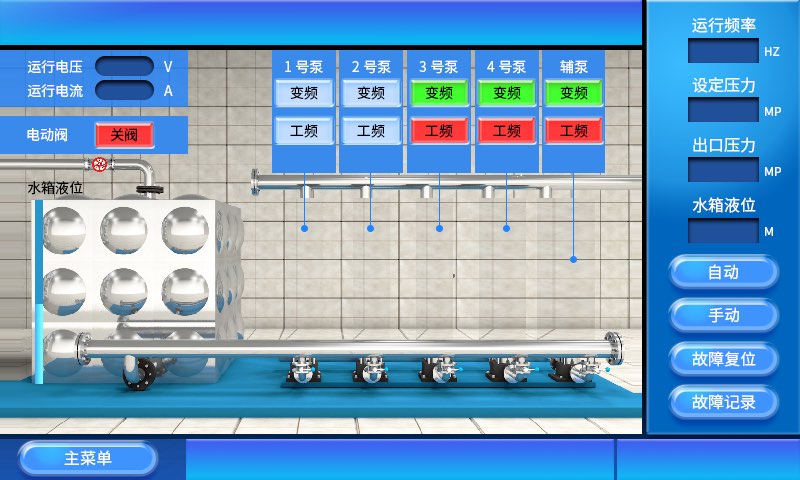

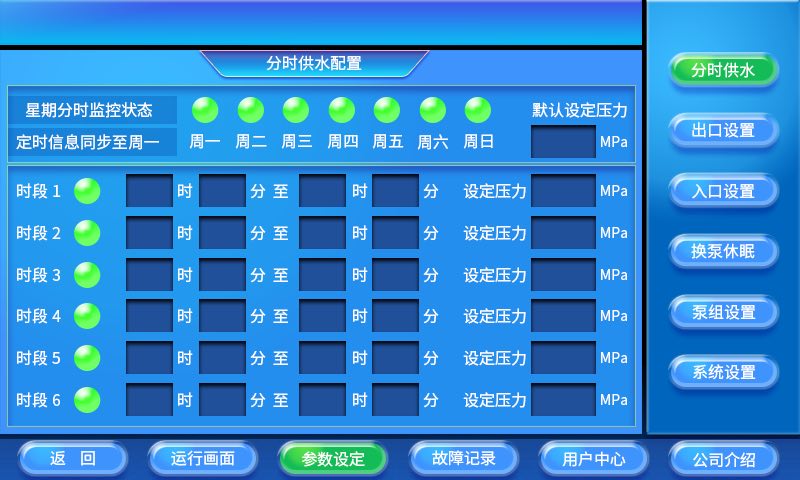

（3）DGUS工程界面设计
（4）电路设计
1.AD部分：
主要采集常规的4-20MA/0-5V传感器，把电压电流型转为0-3V的电压，经过AD计算就可以获取对应的传感器数据。

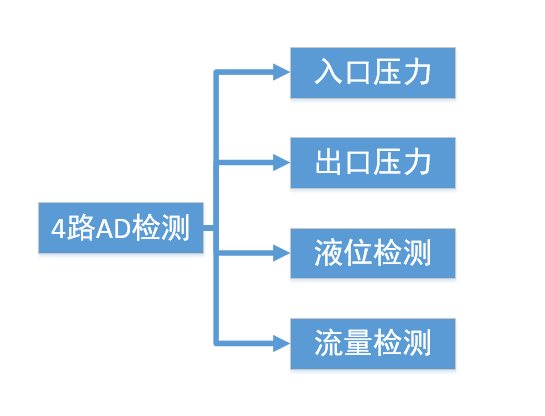

图1 AD检测原理图

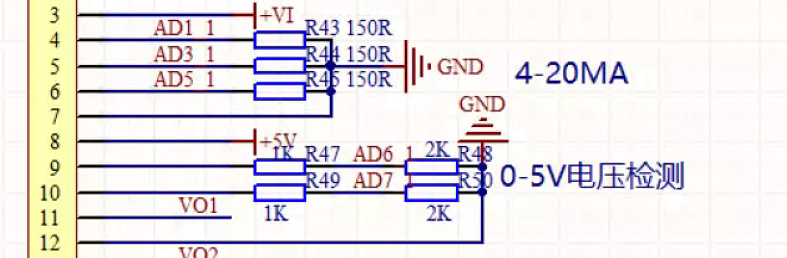

图2 AD硬件原理图

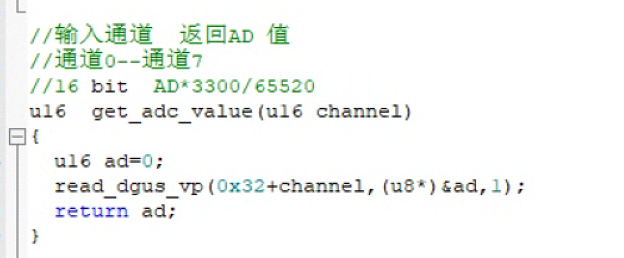

图3 AD参考代码
2. DA部分：
采用pwm控制模拟电压，经过运放输出0-10V的控制信号。

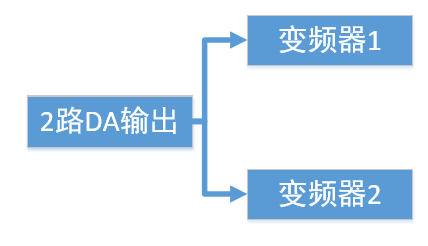

图4 DC检测原理图
图5 DC硬件原理图

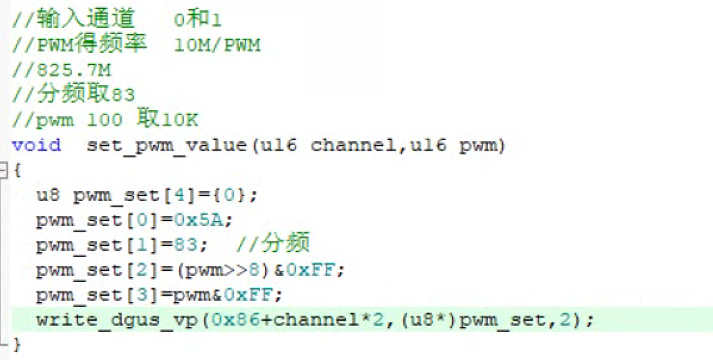

图6 DC参考代码
3.IO输入部分：
主要是光耦输入，T5L检测对应的电平变化。

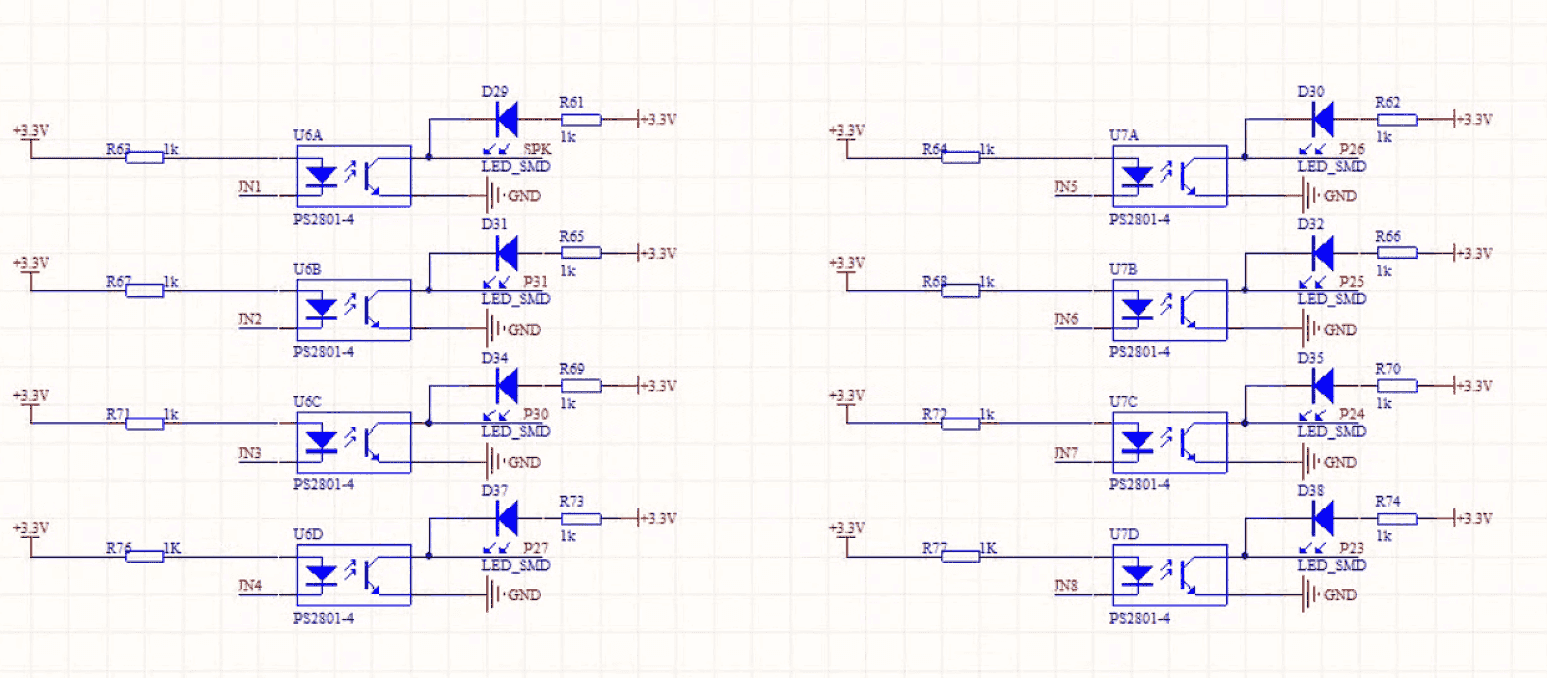

图7 IO硬件原理图

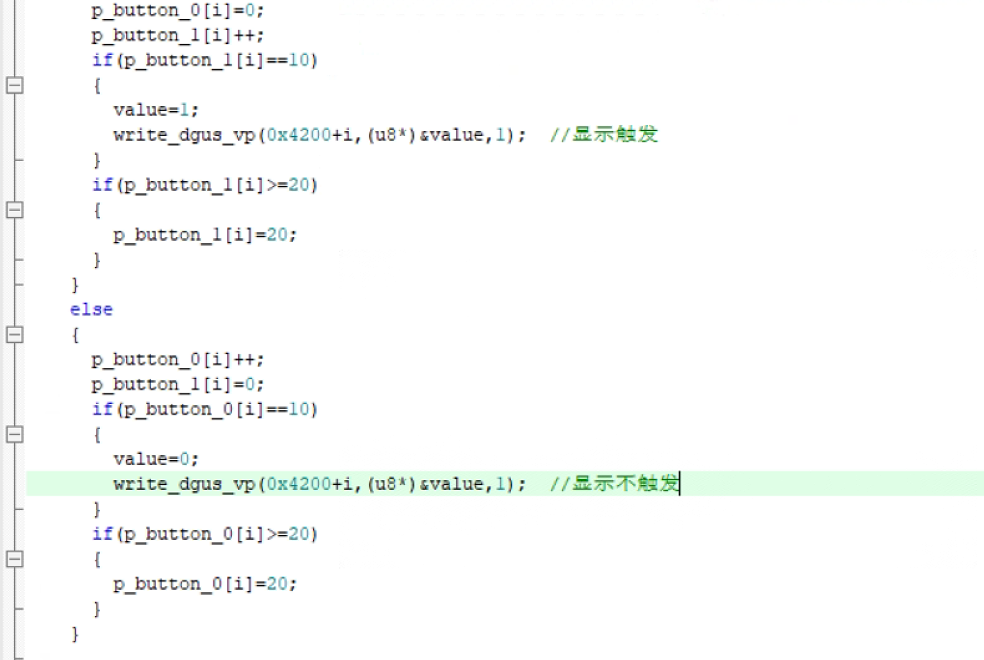

图8 IO输入参考代码
4.IO输出部分：
IO主要达林顿管输出控制继电器，IO控制高低电平。

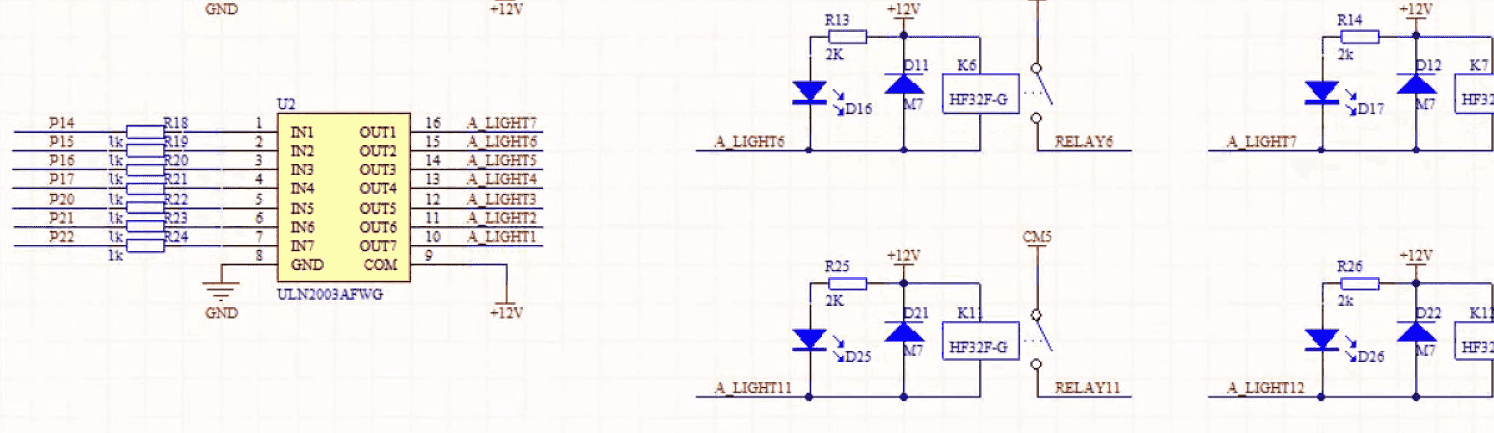

图9 继电器硬件原理图

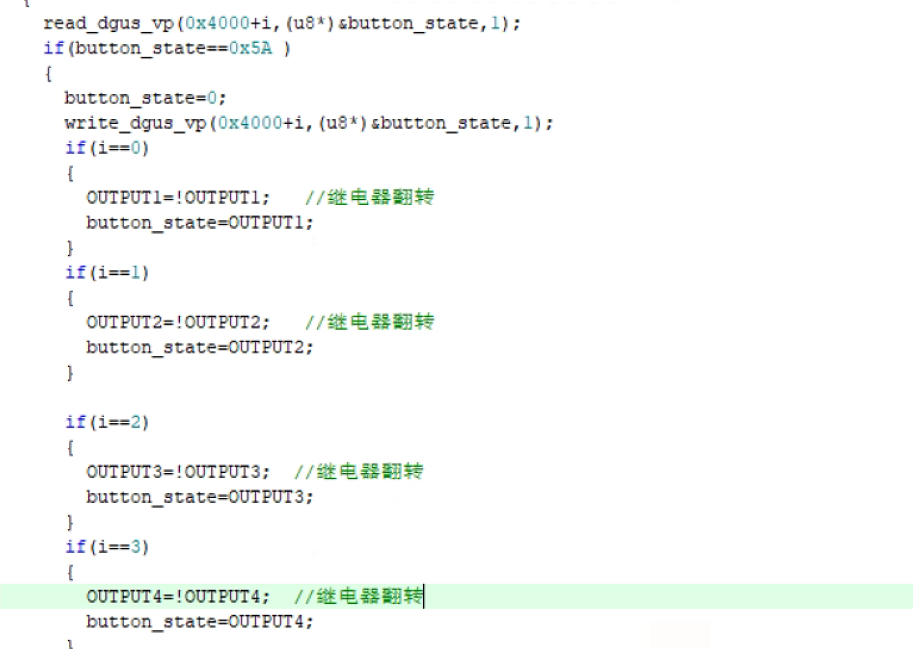

图10 继电器参考代码
5.RTC部分：
采用RX8130,2线通讯。
图11 RTC硬件原理图

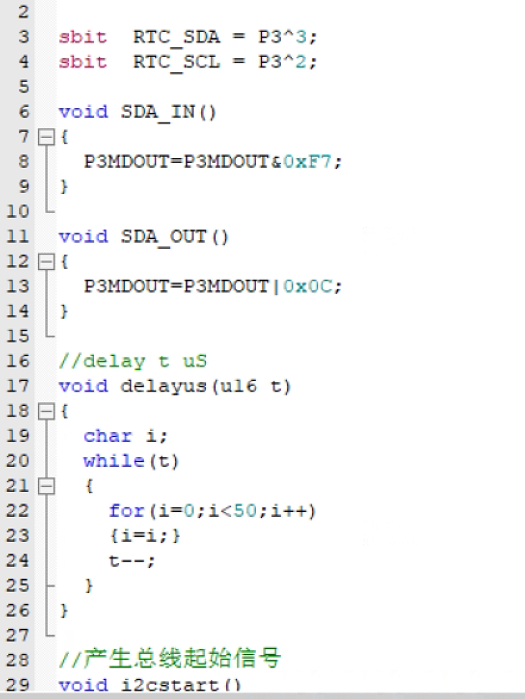

图12 RTC参考代码
6.485部分：
主要采用硬件控制发送接收引脚。

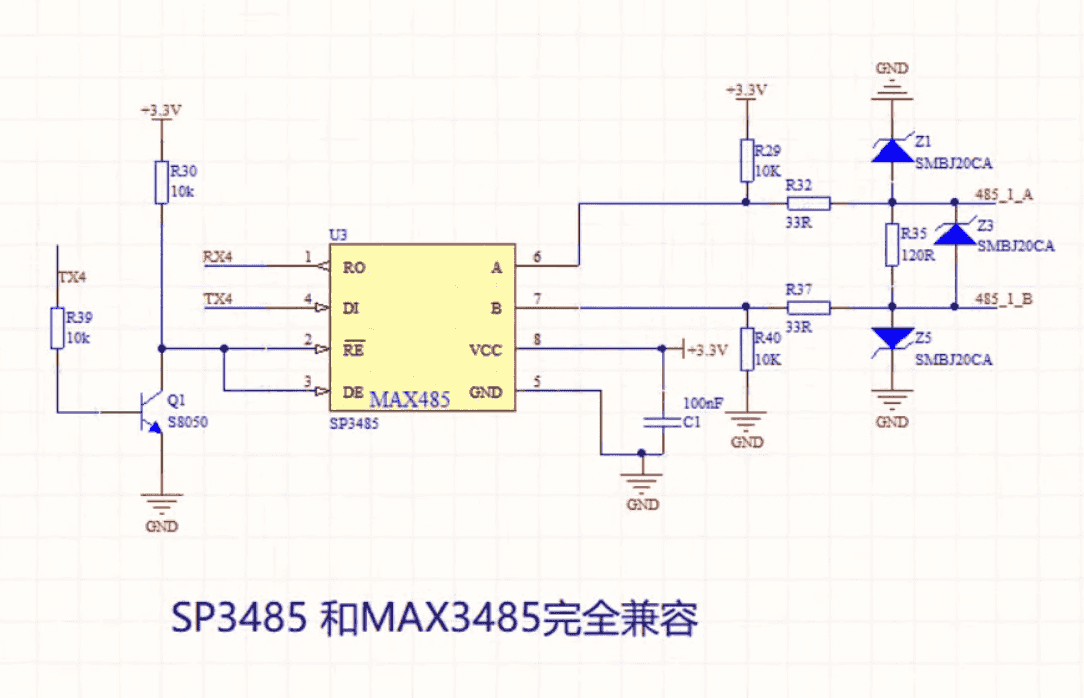

图13 485硬件原理图
7. PID部分：

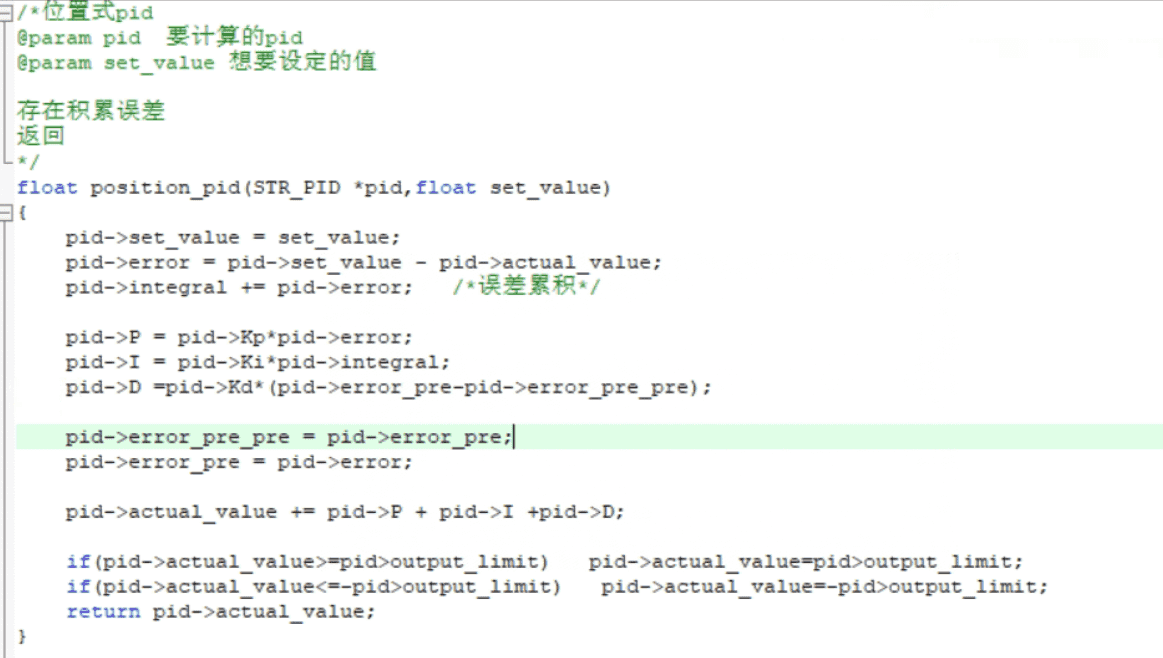

主要采用位置式PID算法，输出做限幅，注意积分项饱和，结果给PWM控制模拟电压。
8. 其他代码：

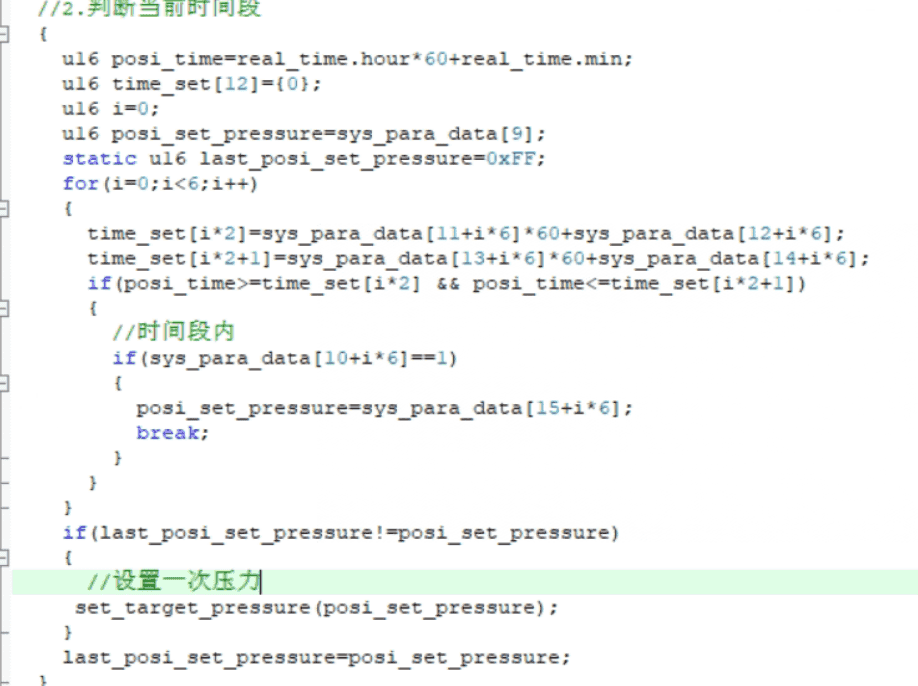

根据时间自动设置启动压力。
三、资料下载
方案完整资料包下载可前往迪文开发者论坛获取：
四、用户开发体验
“论坛中很多大佬都可以基于T5L芯片设计一款对应的，硬件技术上相对成熟，但是涉及面板安装、触摸等工艺，往往都是比较麻烦。然后COF屏出现的意义显得重大，一方面非常适用T5L初学者，降低开发难度，另外一方面硬件成本比较低，集成比较快。”
